Sygnał z orbity, algorytm na nadgarstku, dystans na ekranie – jak zegarek GPS zamienia dane satelitarne w przebiegniete kilometry?

Zegarek GPS mierzy dystans, odbierając sygnały z satelitów krążących wokół Ziemi. Urządzenie łączy się z minimum trzema satelitami, aby określić dokładną pozycję geograficzną użytkownika. Podczas aktywności sportowej zegarek rejestruje kolejne punkty GPS w cyklicznych odstępach czasu, a następnie oblicza odległości między nimi, sumując je w całkowity przebyty dystans.

Każdy biegacz, który choć raz spojrzał na swój zegarek sportowy tuż po ukończeniu trasy, zadał sobie pytanie: skąd urządzenie tak małe wie dokładnieile kilometrów właśnie pokonał? Odpowiedź kryje się w precyzyjnej współpracy trzech warstw technologii – sygnału satelitarnego, lokalnych czujników ruchu oraz algorytmów przetwarzających surowe dane w czytelny wynik. To nie jest prosta matematyka, lecz wieloetapowy proces obliczeniowy, który dzieje się w ułamkach sekund, zupełnie niewidoczny dla użytkownika.

Jak zegarek GPS oblicza przebiegniete kilometry ?

Odbiornik GPS w zegarku sportowym nawiązuje łączność z konstelacją satelitów krążących na wysokiej orbicie (najczęściej na wysokości kilkudziesięciu tysięcy kilometrów nad Ziemią). Każdy satelita emituje sygnał czasowy; zegarek mierzy opóźnienie, z jakim sygnał do niego docierai na tej podstawie wyznacza odległość od konkretnego nadajnika. Aby wyznaczyć pozycję w trzech wymiarach (szerokość, długość geograficzna, wysokość), urządzenie potrzebuje sygnałów z co najmniej czterech satelitów równocześnie. Przeliczenie tych odległości metodą trilateracji daje konkretny punkt na mapie. Zegarek rejestruje takie punkty w cyklicznych odstępach czasu – im krótszy interwał próbkowania, tym dokładniejsza rekonstrukcja trasy. Suma odcinków między kolejnymi zarejestrowanymi punktami to właśnie dystans, który widzisz na ekranie po biegu.

Dlaczego sam GPS nie wystarczy i co robi akcelerometr?

Sygnał satelitarny ma swoje ograniczenia. W tunelach, gęstej zabudowie miejskiej czy głębokich dolinach leśnych łączność bywa przerywana lub zniekształcona przez tzw. efekt wielodrogowy (gdy sygnał odbija się od budynków zanim trafi do odbiornika). Właśnie dlatego nowoczesne zegarki do biegania łączą GPS z wbudowanym akcelerometrem i żyroskopem. Akcelerometr mierzy przyspieszenia w każdym kroku, a algorytm szacowania długości kroku (często określany jako „sensor fusion”) wypełnia luki w danych satelitarnych ruchem inercyjnym. Także, zegarek uczy się charakterystyki biegu konkretnego użytkownika – częstotliwości kroku, rytmu, długości – i z czasem poprawia dokładność szacunków nawet bez GPS.

Ważne elementy składające się na precyzję pomiaru dystansu:

1. Dokładność odbiornika GPS i jego czułość na słaby sygnał
2. Częstotliwość próbkowania pozycji (interwał rejestracji punktów)
3. Obsługa wielu konstelacji satelitarnych (GPS, GLONASS, Galileo, BeiDou)
4. Jakość algorytmu sensor fusion łączącego GPS z danymi inercyjnymi
5. Kalibracja akcelerometru pod indywidualny styl biegu
6. Filtrowanie szumów sygnałowych przez oprogramowanie wewnętrzne
7. Obsługa trybu GNSS Multi-Band eliminującego efekt wielodrogowy
8. Aktualizacje oprogramowania poprawiające modele obliczeniowe

Powinniśmy wiedzieć, że tryb „Multi-Band GNSS” (dostępny w części nowszych urządzeń sportowych) równocześnie odbiera sygnały na kilku częstotliwościach od tego samego satelity, co ogranicza błędy wynikające z odbić. Różnica w dokładności między trybem klasycznym a wielopasmowym jest wyraźnie odczuwalna przede wszystkim w czasie biegów w terenie zurbanizowanym. „Diabeł tkwi w szczegółach” – i właśnie ta zasada najlepiej opisuje, dlaczego dwa zegarki tej samej klasy cenowej mogą pokazać różny dystans po identycznej trasie.

Nowoczesne zegarki sportowe potrafią bardzo dokładnie zmierzyć pokonany dystans, nawet w czasie biegu przez las czy jazdę rowerem po górach. Wszystko to jest możliwe dzięki technologii GPS, która kryje w sobie ciekawy mechanizm triangulacji satelitarnej.

Jak działa pomiar dystansu w zegarku GPS: od sygnału do liczby na ekranie

Zegar GPS nawiązuje dobranie równocześnie z co najmniej czterema satelitami znajdującymi się na orbicie okołoziemskiej, na wysokości około 20 200 kilometrów. Każdy satelita wysyła sygnał radiowy zawierający dwa podstawowe dane: identyfikator satelity oraz dokładny znacznik czasu emisji sygnału. Odbiornik w zegarku rejestruje moment odbioru sygnału i oblicza różnicę czasową. Ponieważ sygnał elektromagnetyczny rozchodzi się z prędkością światła (około 299 792 km/s), nawet ułamki mikrosekund przekładają się na konkretne metry odległości. Na podstawie odległości od minimum czterech satelitów urządzenie wyznacza swoją pozycję trójwymiarową – szerokość geograficzną, długość geograficzną i wysokość nad poziomem morza.

Pomiar dystansu to nie jest jednorazowe odczytanie pozycji. Zegar rejestruje kolejne punkty lokalizacyjne w cyklicznych odstępach czasu – zazwyczaj co sekundę. Algorytm oblicza odległość między każdym kolejnym punktem i sumuje wszystkie wartości przez cały czas aktywności. Im częstsze próbkowanie GPS, tym dokładniejszy wynik końcowy – właśnie dlatego zaawansowane modele zegarków sportowych proponują tryb 1 Hz (jeden pomiar na sekundę) lub nawet tryb UltraTrack z interwałem dobrze dostosowanym dynamicznie do tempa ruchu.

Dlaczego dokładność pomiaru różni się zależnie warunków?

Na precyzję odczytu wpływa wiele elementów środowiskowych. Wysoka zabudowa miejska, gęsty las czy głęboka dolina mogą powodować zjawisko wielodrogowości sygnału – sygnał odbija się od przeszkód, zanim dotrze do odbiornika, co fałszuje obliczenia odległości. Aby temu zaradzić, producenci integrują w zegarkach dodatkowe systemy nawigacyjne, takie jak rosyjski GLONASS, europejski Galileo czy chiński BeiDou. Korzystanie z wielu konstelacji satelitarnych równocześnie zwiększa liczbę dostępnych satelitów do nawet 30-40 w zasięgu, co przekłada się na szybszy czas akwizycji sygnału i wyższą dokładność pozycji. Nowoczesne zegarki wyposażone są także w akcelerometr i żyroskop, które działają jako backup w tunelach lub pod dachem, szacując dystans na podstawie kroków i przyspieszeń.

Musimy wiedzieć, że nawet najlepszy zegar GPS może wykazywać błąd pomiaru dystansu na poziomie 1-3%. Podczas biegu na trasie o długości 10 km może to oznaczać różnicę rzędu 100-300 metrów. Kalibracja zegarka na podstawie znanych odcinków dystansu lub korekta za pomocą czujnika na stopę pozwala zredukować ten błąd do minimum. Technologia satelitarna w sporcie wciąż się rozwija – kolejne generacje chipsetów GPS, jak Sony CXD5610 stosowany w zegarkach Garmin i Polar, proponują dokładność pozycjonowania poniżej 2,5 metra w sprzyjających warunkach.

Zegarki sportowe z modułem GPS stały się standardem wśród biegaczy, kolarzy i triathlonistów.

Dokładność pomiaru odległości w zegarkach GPS – co naprawdę wpływa na wyniki?

Mimo zaawansowanej technologii, dane dystansu potrafią różnić się od rzeczywistości nawet o parę procent. Błędy pomiarowe nie wynikają z jednej powody – to suma wielu elementów działających równocześnie. Sygnał satelitarny musi przebić się przez atmosferę, która wprowadza opóźnienia i zniekształcenia fali radiowej. W środowisku miejskim dochodzi efekt wielotorowości, gdzie sygnał odbija się od budynków i dociera do odbiornika z opóźnieniem. Testy przeprowadzane przez niezależnych recenzentów (m.in. DC Rainmaker) pokazują, że typowy błąd pomiaru dystansu wynosi od 0,5% do 2% na otwartym terenie, jednak w gęstej zabudowie miejskiej może sięgać nawet 5%. Różnice między algorytmami filtrującymi dane GPS stosowanymi przez Garmin, Polar czy COROS oznaczają, że ten sam bieg zmierzony różnymi urządzeniami da różne wartości.

Jak warunki środowiskowe zniekształcają pomiar?

Gęste zadrzewienie, biegi w głębokich wąwozach czy tunele to najpoważniejsze wyzwania dla odbiornika satelitarnego. Drzewa liściaste pochłaniają i rozpraszają sygnał, a efekt jest szczególnie widoczny w czasie biegów trailowych w lesie. Połączenie GPS z systemem GLONASS lub Galileo skraca czas do uzyskania dokładnej pozycji i redukuje luki w zasięgu. Wiele nowoczesnych urządzeń proponuje tryb wielosystemowy, który istotnie poprawia precyzję w trudnym terenie.

Techniczne źródła niedokładności pomiaru odległości

Czynników wpływających na błędy pomiarowe jest wiele:

• Częstotliwość próbkowania GPS – urządzenia rejestrujące pozycję co 1 sekundę są dokładniejsze od tych z interwałem 5-sekundowym
• Liczba śledzonych konstelacji satelitarnych (GPS, GLONASS, Galileo, BeiDou)
• Położenie satelitów na niebie (PDOP – im niższa wielkość, tym lepsza geometria)
• Zakłócenia jonosferyczne i troposferyczne sygnału
• Efekt wielotorowości (multipath) w terenie zurbanizowanym
• Jakość i pozycja anteny GPS w zegarku na nadgarstku
• Temperatura urządzenia – ekstremalne mrozy spowalniają pracę układu elektronicznego
• Algorytm wygładzania toru (smoothing), który może skracać lub wydłużać zmierzony dystans

Porównanie systemów GPS w powszechnych zegarkach sportowych

Musimy wiedzieć, że tryb oszczędzania baterii drastycznie obniża precyzję – rzadsze próbkowanie pozycji powoduje, że zakręty trasy są „ścinane”, a wynikowy dystans jest krótszy od rzeczywistego. Biegacze wykonujący interwały na bieżni mogą odnotować błędy sięgające 10%, ponieważ GPS słabo radzi sobie z krótkimi, powtarzalnymi odcinkami w ciasnych pętlach. W takich przypadkach dokładniejszym rozwiązaniem jest akcelerometr wbudowany w zegarek, działający jako pedometr z kalibracją kroku.

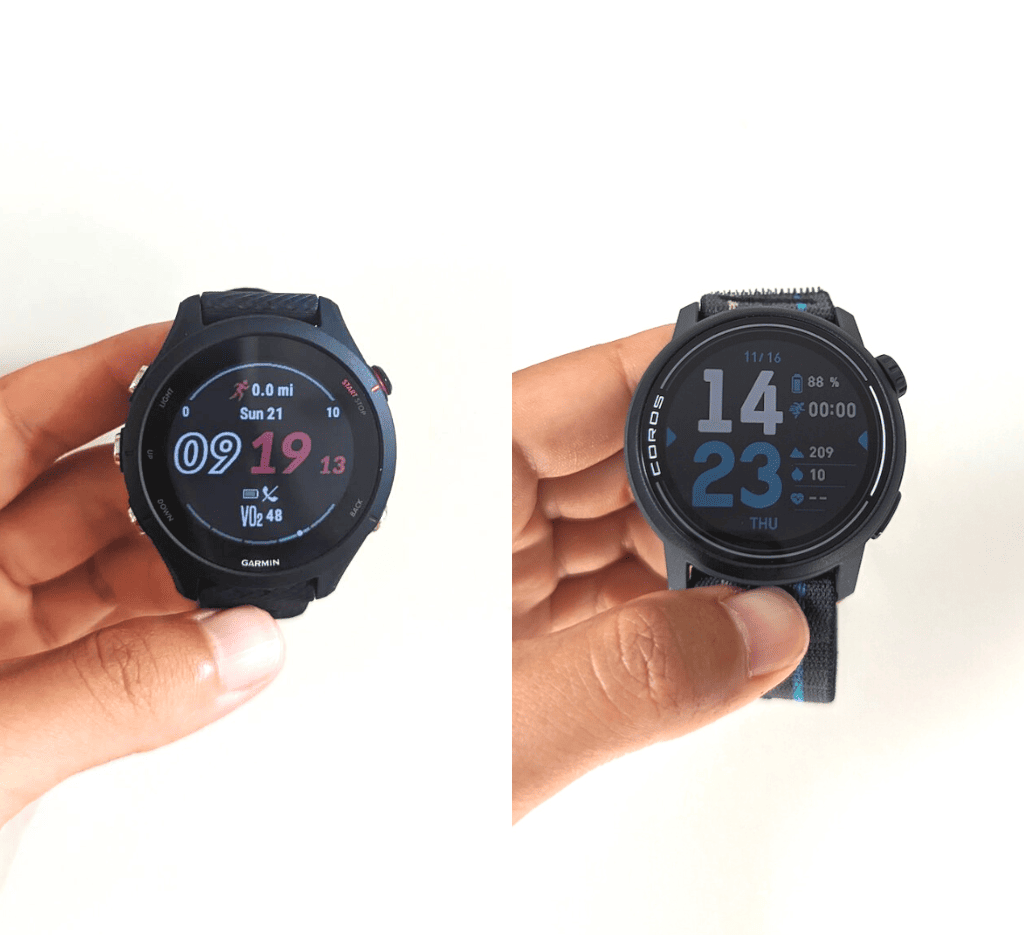

Zegarek GPS i aplikacja na telefonie mogą pokazywać różne dystanse nawet w czasie tego samego treningu.

Dlaczego zegarek GPS pokazuje inny dystans niż telefon?

Różnice wynikają przede wszystkim z częstotliwości próbkowania sygnału GPS. Dedykowane zegarki sportowe, takie jak Garmin Forerunner czy Polar Vantage, rejestrują położenie co 1 sekundę. Aplikacje mobilne jak Strava czy Nike Run Club często próbkują sygnał co 5-10 sekund, żeby oszczędzać baterię smartfona. Im rzadsze próbkowanie, tym bardziej trasa jest „skracana” – algorytm łączy punkty prostymi odcinkami, pomijając rzeczywiste zakręty i zygzaki biegu. Na trasach z wieloma zakrętami różnica może wynosić nawet 3-5% dystansu.

Kolejna sprawa to jakość odbiornika GPS w urządzeniu. Zegarki sportowe mają dedykowane chipy GPS (np. Sony SXR lub MediaTek) umieszczone na nadgarstku z anteną skierowaną ku górze, co zapewnia stabilny odbiór sygnału z satelitów. Smartfon w kieszeni lub opasce na ramieniu ma utrudniony odbiór – sygnał jest tłumiony przez ciało, ubranie i metal obudowy. Nowoczesne zegarki często korzystają równocześnie z kilku konstelacji satelitów: GPS, GLONASS, Galileo i BeiDou. Telefony najczęściej ograniczają się do dwóch z nich, żeby nie przeciążać procesora. Efekt jest prosty – zegarek „widzi” satelity dokładniej i częściej, więc jego pomiar jest bliższy rzeczywistości.

Jak algorytmy przetwarzania danych wpływają na wynik pomiaru?

To często pomijany element całej układanki. Każda aplikacja i każdy zegarek stosuje własny algorytm wygładzania trasy (tzw. smoothing). Strava i Garmin Connect mogą przeliczać tę samą aktywność zupełnie inaczej, nawet jeśli plik GPX pochodzi z jednego źródła. Garmin też stosuje technologię FusedTrack, która łączy dane GPS z akcelerometrem – to poprawia dokładność w tunelach czy wśród wysokich budynków, ale równocześnie może generować lekko inne wyniki niż czyste dane satelitarne. Telefon bazuje głównie na surowym sygnale GPS uzupełnianym o sieć Wi-Fi i triangulację sieci komórkowej (technologia A-GPS), co w teorii przyspiesza lokalizację, ale nie zawsze zwiększa precyzję śledzenia ruchu.

Warunki atmosferyczne i otoczenie mają większy wpływ, niż większość biegaczy przypuszcza. Gęsta zabudowa miejska, las iglasty albo głęboka dolina potrafią chwilowo całkowicie utracić sygnał satelitarny. Zegarek sportowy radzi sobie w takiej sytuacji lepiej dzięki wbudowanemu barometrowi i żyroskopowi, które podtrzymują szacowanie pozycji do momentu odzyskania sygnału. Telefon w kieszeni po prostu „gubi” fragment trasy albo rysuje prostą linię między dwoma punktami, zaniżając wynik. Dlatego na tym samym 10-kilometrowym biegu zegarek może pokazać 10,1 km, a aplikacja na telefonie – 9,7 km.
